OPI‐700T　I/Oマップ・コネクタ配列表・入力回路

■I/O Map

A2	A1	A0	D7	D6	D5	D4	D3	D2	D1	D0
1 1 1 1	1 1 0 0	1 0 1 0	- PI48 PI40 PI32	- PI47 PI39 PI31	- PI46 PI38 PI30	- PI45 PI37 PI29	- PI44 PI36 PI28	- PI43 PI35 PI27	- PI42 PI34 PI26	- PI41 PI33 PI25
0 0 0 0	1 1 0 0	1 0 1 0	- PI24 PI16 PI8	- PI23 PI15 PI7	- PI22 PI14 PI6	- PI21 PI13 PI5	- PI20 PI12 PI4	- PI19 PI11 PI3	- PI18 PI10 PI2	- PI17 PI9 PI1

■Connector J1

PIN#	SIGNAL	PIN#	SIGNAL
A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12	PI25-32 ExV PI25-32 ExV PI25 PI26 PI27 PI28 PI29 PI30 PI31 PI32 - -	B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12	PI1-8 ExV PI1-8 ExV PI1 PI2 PI3 PI4 PI5 PI6 PI7 PI8 - -
A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24	PI33-40 ExV PI33-40 ExV PI33 PI34 PI35 PI36 PI37 PI38 PI39 PI40 - -	B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24	PI9-16 ExV PI9-16 ExV PI9 PI10 PI11 PI12 PI13 PI14 PI15 PI16 - -
A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36	PI41-48 ExV PI41-48 ExV PI41 PI42 PI43 PI44 PI45 PI46 PI47 PI48 - -	B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36	PI17-24 ExV PI17-24 ExV PI17 PI18 PI19 PI20 PI21 PI22 PI23 PI24 - -
A37 A38 A39 A40	- - - -	B37 B38 B39 B40	- - - -

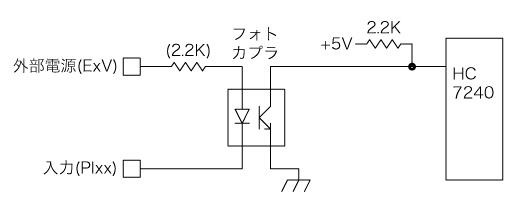

■Input Circuit
