OPO‐700T　I/Oマップ・コネクタ配列表・出力回路

■I/O Map

A2	A1	A0	D7	D6	D5	D4	D3	D2	D1	D0
1 1 1 1	1 1 0 0	1 0 1 0	- PO48 PO40 PO32	- PO47 PO39 PO31	- PO46 PO38 PO30	- PO45 PO37 PO29	- PO44 PO36 PO28	- PO43 PO35 PO27	- PO42 PO34 PO26	- PO41 PO33 PO25
0 0 0 0	1 1 0 0	1 0 1 0	- PO24 PO16 PO8	- PO23 PO15 PO7	- PO22 PO14 PO6	- PO21 PO13 PO5	- PO20 PO12 PO4	- PO19 PO11 PO3	- PO18 PO10 PO2	- PO17 PO9 PO1

■Connector J1

PIN#	SIGNAL	PIN#	SIGNAL
A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12	PO25-32 ExV PO25-32 ExV PO25 PO26 PO27 PO28 PO29 PO30 PO31 PO32 PO25-32 ExG PO25-32 ExG	B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12	PO1-8 ExV PO1-8 ExV PO1 PO2 PO3 PO4 PO5 PO6 PO7 PO8 PO1-8 ExG PO1-8 ExG
A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24	PO33-40 ExV PO33-40 ExV PO33 PO34 PO35 PO36 PO37 PO38 PO39 PO40 PO33-40 ExG PO33-40 ExG	B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24	PO9-16 ExV PO9-16 ExV PO9 PO10 PO11 PO12 PO13 PO14 PO15 PO16 PO9-16 ExG PO9-16 ExG
A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36	PO41-48 ExV PO41-48 ExV PO41 PO42 PO43 PO44 PO45 PO46 PO47 PO48 PO41-48 ExG PO41-48 ExG	B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36	PO17-24 ExV PO17-24 ExV PO17 PO18 PO19 PO20 PO21 PO22 PO23 PO24 PO17-24 ExG PO17-24 ExG
A37 A38 A39 A40	- - - -	B37 B38 B39 B40	- - - -

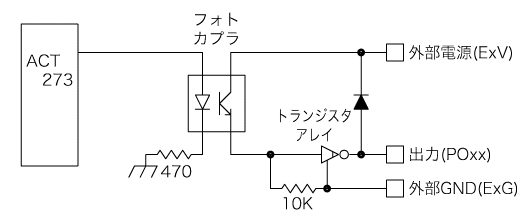

■Output Circuit
