OPT‐700　I/Oマップ・コネクタ配列表・入出力回路

■I/O Map

A0	R/W	D7	D6	D5	D4	D3	D2	D1	D0
1 0	R R	PI16 PI8	PI15 PI7	PI14 PI6	PI13 PI5	PI12 PI4	PI11 PI3	PI10 PI2	PI9 PI1
1 0	W W	PO16 PO8	PO15 PO7	PO14 PO6	PO13 PO5	PO12 PO4	PO11 PO3	PO10 PO2	PO9 PO1

■Connector J1

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19 21 23	PI1 PI3 PI5 PI7 PI1-8 ExV - PI9 PI11 PI13 PI15 PI9-16 ExV -	2 4 6 8 10 12 14 16 18 20 22 24	PI2 PI4 PI6 PI8 PI1-8 ExV - PI10 PI12 PI14 PI16 PI9-16 ExV -
25 27 29 31 33 35 37 39 41 43 45 47	PO1 PO3 PO5 PO7 PO1-8 ExV PO1-8 ExG PO9 PO11 PO13 PO15 PO9-16 ExV PO9-16 ExG	26 28 30 32 34 36 38 40 42 44 46 48	PO2 PO4 PO6 PO8 PO1-8 ExV PO1-8 ExG PO10 PO12 PO14 PO16 PO9-16 ExV PO9-16 ExG
49	-	50	-

■Input Circuit

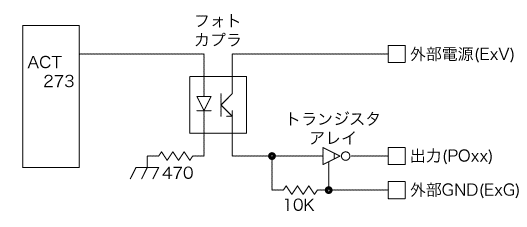

■Output Circuit
