OPT‐700W I/Oマップ・コネクタ配列表・入出力回路

■I/O Map
A1 A0 R/W D7 D6 D5 D4 D3 D2 D1 D0
1
1
0
0
1
0
1
0
R
R
R
R
PI32
PI24
PI16
PI8
PI31
PI23
PI15
PI7
PI30
PI22
PI14
PI6
PI29
PI21
PI13
PI5
PI28
PI20
PI12
PI4
PI27
PI19
PI11
PI3
PI26
PI18
PI10
PI2
PI25
PI17
PI9
PI1
1
1
0
0
1
0
1
0
W
W
W
W
PO32
PO24
PO16
PO8
PO31
PO23
PO15
PO7
PO30
PO22
PO14
PO6
PO29
PO21
PO13
PO5
PO28
PO20
PO12
PO4
PO27
PO19
PO11
PO3
PO26
PO18
PO10
PO2
PO25
PO17
PO9
PO1

■Connector J1
PIN# SIGNAL PIN# SIGNAL
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
PO1
PO2
PO3
PO4
PO5
PO6
PO7
PO8
PO1-8 ExG
PO1-8 ExG
B1
B2
B3
B4
B5
B6
B7
B8
B9
B10
PI1
PI2
PI3
PI4
PI5
PI6
PI7
PI8
PI1-8 ExV
PI1-8 ExV
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
PO9
PO10
PO11
PO12
PO13
PO14
PO15
PO16
PO9-16 ExG
PO9-16 ExG
B11
B12
B13
B14
B15
B16
B17
B18
B19
B20
PI9
PI10
PI11
PI12
PI13
PI14
PI15
PI16
PI9-16 ExV
PI9-16 ExV
A21
A22
A23
A24
A25
A26
A27
A28
A29
A30
PO17
PO18
PO19
PO20
PO21
PO22
PO23
PO24
PO17-24 ExG
PO17-24 ExG
B21
B22
B23
B24
B25
B26
B27
B28
B29
B30
PI17
PI18
PI19
PI20
PI21
PI22
PI23
PI24
PI17-24 ExV
PI17-24 ExV
A31
A32
A33
A34
A35
A36
A37
A38
A39
A40
PO25
PO26
PO27
PO28
PO29
PO30
PO31
PO32
PO25-32 ExG
PO25-32 ExG
B31
B32
B33
B34
B35
B36
B37
B38
B39
B40
PI25
PI26
PI27
PI28
PI29
PI30
PI31
PI32
PI25-32 ExV
PI25-32 ExV

■Input Circuit

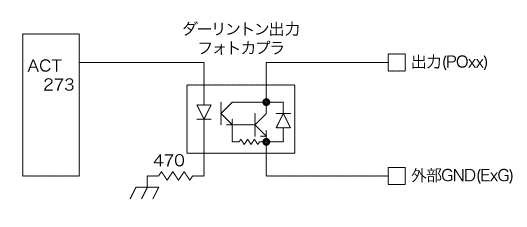

■Output Circuit
