OPO‐056　I/Oマップ・コネクタ配列表・出力回路

■I/O Map

A1	A0	R/W	D7	D6	D5	D4	D3	D2	D1	D0
1 1 0 0	1 0 1 0	W W W W	PO32 PO24 PO16 PO8	PO31 PO23 PO15 PO7	PO30 PO22 PO14 PO6	PO29 PO21 PO13 PO5	PO28 PO20 PO12 PO4	PO27 PO19 PO11 PO3	PO26 PO18 PO10 PO2	PO25 PO17 PO9 PO1

■Connector J1

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33	PO1 PO2 PO3 PO4 PO5 PO6 PO7 PO8 PO9 PO10 PO11 PO12 PO13 PO14 PO15 PO16 -	2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34	PO1 RET PO2 RET PO3 RET PO4 RET PO5 RET PO6 RET PO7 RET PO8 RET PO9 RET PO10 RET PO11 RET PO12 RET PO13 RET PO14 RET PO15 RET PO16 RET -

■Connector J2

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33	PO17 PO18 PO19 PO20 PO21 PO22 PO23 PO24 PO25 PO26 PO27 PO28 PO29 PO30 PO31 PO32 -	2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34	PO17 RET PO18 RET PO19 RET PO20 RET PO21 RET PO22 RET PO23 RET PO24 RET PO25 RET PO26 RET PO27 RET PO28 RET PO29 RET PO30 RET PO31 RET PO32 RET -

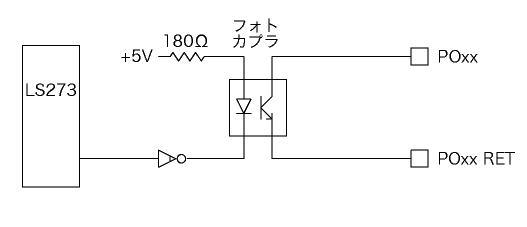

■Output Circuit
