OPT‐056　I/Oマップ・コネクタ配列表・入出力回路

■I/O Map

A0	R/W	D7	D6	D5	D4	D3	D2	D1	D0
1 0	R R	PI16 PI8	PI15 PI7	PI14 PI6	PI13 PI5	PI12 PI4	PI11 PI3	PI10 PI2	PI9 PI1
1 0	W W	PO16 PO8	PO15 PO7	PO14 PO6	PO13 PO5	PO12 PO4	PO11 PO3	PO10 PO2	PO9 PO1

■Connector J1

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33	PI1 PI2 PI3 PI4 PI5 PI6 PI7 PI8 PI9 PI10 PI11 PI12 PI13 PI14 PI15 PI16 -	2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34	PI1 RET PI2 RET PI3 RET PI4 RET PI5 RET PI6 RET PI7 RET PI8 RET PI9 RET PI10 RET PI11 RET PI12 RET PI13 RET PI14 RET PI15 RET PI16 RET -

■Connector J2

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33	PO1 PO2 PO3 PO4 PO5 PO6 PO7 PO8 PO9 PO10 PO11 PO12 PO13 PO14 PO15 PO16 -	2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34	PO1 RET PO2 RET PO3 RET PO4 RET PO5 RET PO6 RET PO7 RET PO8 RET PO9 RET PO10 RET PO11 RET PO12 RET PO13 RET PO14 RET PO15 RET PO16 RET -

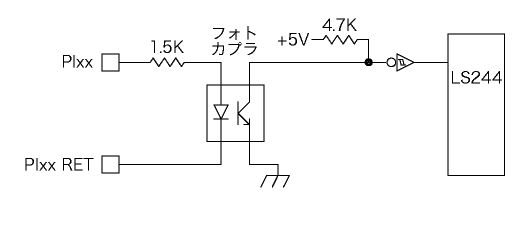

■Input Circuit

■Output Circuit
