OPT‐056V　I/Oマップ・コネクタ配列表・入出力回路

■I/O Map

A0	R/W	D7	D6	D5	D4	D3	D2	D1	D0
1 0	R R	PI16 PI8	PI15 PI7	PI14 PI6	PI13 PI5	PI12 PI4	PI11 PI3	PI10 PI2	PI9 PI1
1 0	W W	PO16 PO8	PO15 PO7	PO14 PO6	PO13 PO5	PO12 PO4	PO11 PO3	PO10 PO2	PO9 PO1

■Connector J1

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19	PI1 PI3 PI5 PI7 - PI9 PI11 PI13 PI15 -	2 4 6 8 10 12 14 16 18 20	PI2 PI4 PI6 PI8 ExGND PI10 PI12 PI14 PI16 ExGND

■Connector J2

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19	PO1 PO3 PO5 PO7 PO1-8 COM PO9 PO11 PO13 PO15 PO9-16 COM	2 4 6 8 10 12 14 16 18 20	PO2 PO4 PO6 PO8 ExGND PO10 PO12 PO14 PO16 ExGND

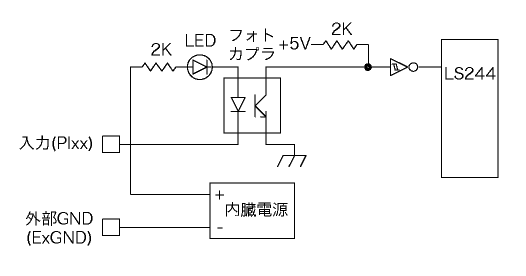

■Input Circuit

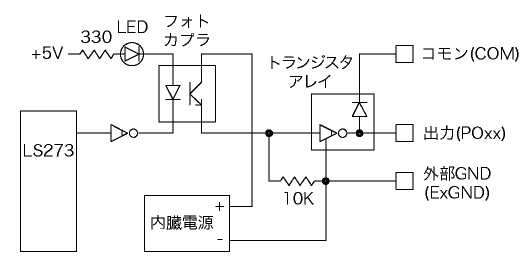

■Output Circuit
