OPT‐056W　I/Oマップ・コネクタ配列表・入出力回路

■I/O Map

A1	A0	R/W	D7	D6	D5	D4	D3	D2	D1	D0
1 1 0 0	1 0 1 0	R R R R	PI32 PI24 PI16 PI8	PI31 PI23 PI15 PI7	PI30 PI22 PI14 PI6	PI29 PI21 PI13 PI5	PI28 PI20 PI12 PI4	PI27 PI19 PI11 PI3	PI26 PI18 PI10 PI2	PI25 PI17 PI9 PI1
1 1 0 0	1 0 1 0	W W W W	PO32 PO24 PO16 PO8	PO31 PO23 PO15 PO7	PO30 PO22 PO14 PO6	PO29 PO21 PO13 PO5	PO28 PO20 PO12 PO4	PO27 PO19 PO11 PO3	PO26 PO18 PO10 PO2	PO25 PO17 PO9 PO1

■Connector J1

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33	PI1 PI3 PI5 PI7 PI9 PI11 PI13 PI15 PI17 PI19 PI21 PI23 PI25 PI27 PI29 PI31 外部電源	2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34	PI2 PI4 PI6 PI8 PI10 PI12 PI14 PI16 PI18 PI20 PI22 PI24 PI26 PI28 PI30 PI32 外部GND

■Connector J2

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33	PO1 PO3 PO5 PO7 PO9 PO11 PO13 PO15 PO17 PO19 PO21 PO23 PO25 PO27 PO29 PO31 外部GND	2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34	PO2 PO4 PO6 PO8 PO10 PO12 PO14 PO16 PO18 PO20 PO22 PO24 PO26 PO28 PO30 PO32 外部GND

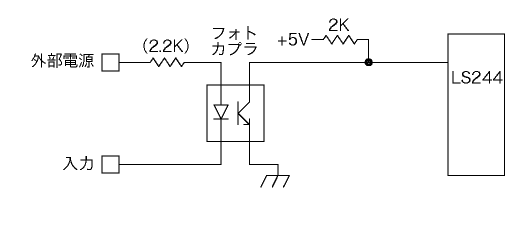

■Input Circuit

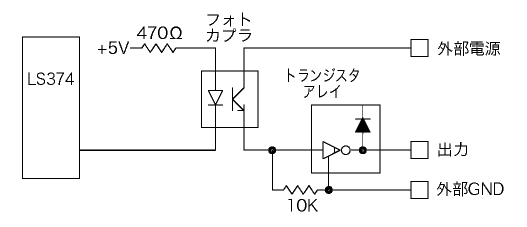

■Output Circuit
