RLY‐056　I/Oマップ・コネクタ配列表・出力回路

■I/O Map

A0	R/W	D7	D6	D5	D4	D3	D2	D1	D0
1 0	W W	PO16 PO8	PO15 PO7	PO14 PO6	PO13 PO5	PO12 PO4	PO11 PO3	PO10 PO2	PO9 PO1

■Connector J1

PIN#	SIGNAL	PIN#	SIGNAL
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33	RO1 RO2 RO3 RO4 RO5 RO6 RO7 RO8 RO9 RO10 RO11 RO12 RO13 RO14 RO15 RO16 -	2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34	RO1 RET RO2 RET RO3 RET RO4 RET RO5 RET RO6 RET RO7 RET RO8 RET RO9 RET RO10 RET RO11 RET RO12 RET RO13 RET RO14 RET RO15 RET RO16 RET -

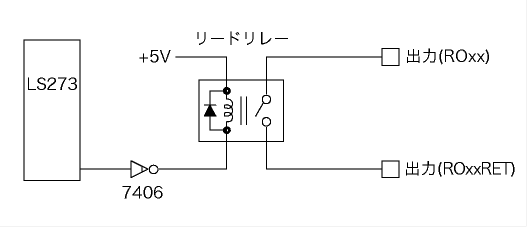

■Output Circuit
